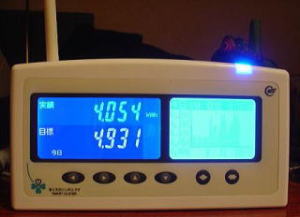

■省エネナビ（CK-5）
中国計器工業株式会社
| 名称 |
省エネナビ 表示器 |
| 型式 |
CK-5 |
| 対応電力センサー数 |
最大4測定(電力センサー1台+個別電力センサー3台) |
| 筐体 |
外形寸法 |
W190_H100_D42[mm] 突起物を除く |
| 重量 |
約0.4[kg] |
| 材質 |
難燃性ABS樹脂 |
| 色 |
表面：ホワイト 裏面：グレー〔N4(マンセル値)〕 |
| 消費電力 |
5[W]以下 |
| 電源 |
入力 |
AC100[V] ±10[%] (50/60[Hz]) |
| ACアダプタ |
外部 DC6[V] 400[mA] |
| 電源ケーブル長 |
約1.5[ｍ] |
| 電源周波数 |
50/60[Hz]兼用 |
| 外部入出力端子 |
USB2.0×1 |
| 使用温度 |
0～40[℃] 機内温度 |
| 使用湿度 |
5～85[%] 結露なきこと |
| 設置間通信距離 |
20[m]見通し |
「省エネナビ私の導入事例」を紹介させていただきます。
|
■導入のきっかけ
家庭での省エネに興味があり，無駄に電気を使用していないか実績を把握していましたが，月々の電気使用量でしか，把握できなかったので，無駄なく合理的に使用しているのか解りませんでした。
また，今後省エネルギーや環境について，地域で普及活動を行いたいとも思っていたところ経済産業省資源エネルギー庁が主催している平成２１年度の「省エネルギー普及のための人材研修～地域の省エネルギー推進のため，地球温暖化防止のため～」（全３日間）の募集がありました。
省エネナビを無償で設置し，自宅で電気の使用状況のモニタリングしながら率先して省エネに取り組むことが条件なので，応募しました。
■効 果
省エネナビを活用した電気使用量の見える化（一日の時間帯別の電気使用量のグラフ表示やＣＯ２換算量，前日との比較など）により，無理なく待機電力削減や不要な照明の消灯を心掛けるようになり，家族の協力のもと毎日快適また楽しく省エネしています。
普段，自宅に居る妻は，「プライバシーの侵害じゃね」と笑っていましたが，非常に協力的でした。パソコンへデータ転送が可能なので，パソコンの表計算ソフトで分析することも可能です。
電気掃除機の効果的な吸い込み強度選定（消費電力低減），一部の照明をＬＥＤ照明器具への取替え（消費電力低減），スイッチ付きテーブルタップの活用（待機電力削減）も実践し，現在効果を検証中です。
※個別の使用電力量他を計測できる下記の「ワットチェッカー」も役立っています。
平成２２年度市民参加のＣＯ2排出量取引制度(広島市)に参加
|
『時間帯別電気の使用量グラフを見ながら目標達成を実感！』
|

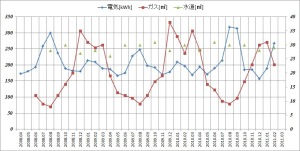

↓我が家の光熱量推移(2008.04～)↓
 |

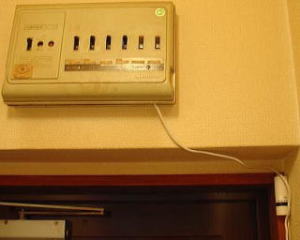

| 名称 |
電力センサー |
| 型式 |
WHM3-SP01 |
| 相線式 |
単相3線式または単相2線式 |
| 対応電流センサー(CT) |
75[A]/150[A]/300[A]/500[A]のいずれか |
| 筐体 |
外形寸法 |
φ30.5_H87[mm] 突起部を除く |
| 重量 |
約0.2[kg] 電流センサー(CT)を除く |
| 材質 |
ABS樹脂 |
| 色 |
ホワイト系 |
| 消費電力 |
1[W]以下 |
| 電源入力 |
AC100[V] ±10[%] |
| 電源周波数 |
50/60[Hz]兼用 |
| 無線仕様 |
種別 |
特定小電力無線 |
| 周波数 |
426.025[MHｚ] |
| 変調形式 |
FSK |
| 精度 |
±2.0[%] |
| 使用温度 |
0～50[℃] 機内温度 |
| 使用湿度 |
5～85[%] 結露なきこと |
↓

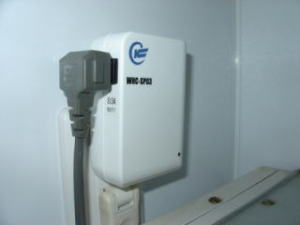

| 名称 |
個別電力センサー |
| 型式 |
WHC-ST03 |
| 測定センサー |
内蔵（貫通型電流センサー） |
| 積算 |
0～9999999[W]（オーバーフローの時はゼロリセット） |
| 測定範囲 |
0～1.5[kW/h] |
| 測定値保証範囲 |
0.05～1.5[kW/h]〔±2.0%，力率1〕 |
| 電流範囲 |
最大15[A] |
| 電圧範囲 |
AC100[V]±10[%](50/60[Hz]） |
| 筐体 |
外形寸法 |
W70_H100_D32[mm] 突起部を除く |
| 重量 |
200[g]以下（本体） |
| 材質 |
ABS/PCアイロ樹脂 |
| 電源プラグ形状 |
2平型2極プラグ |
| 出力コンセント |
2極コンセント（アース対応型） |
| 消費電力 |
1[W]以下 |
| 使用温度範囲 |
0～40[℃]，5～85[%RH] 結露なきこと |
| 防水機能 |
なし |
| 無線部分 |
種別 |
特別小電力無線 |
| 電波形式 |
426.025[MHz] |
| 変調形式 |
FSK方式 |
| 送信間隔 |
電源ON後の約4分間は10秒ごと |
| 通常は、30秒から約1分のランダム間隔 |
| 無線到達距離 |
20[m] 室内見通し/CK-5にて |
↓《現在，冷蔵庫を監視中》↓

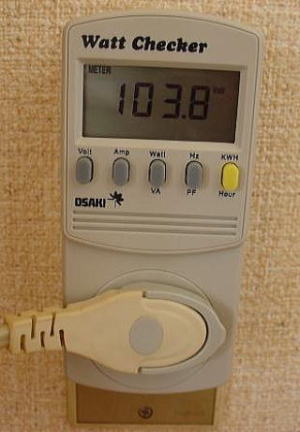

■ワットチェッカーコンセントタイプ(MWC-02)
大崎電気工業株式会社
| 型式 |
MWC-02 |
| メーカ |
大崎電気工業株式会社 |
| 定格電圧 |
AC100[V] |
| 定格電流 |
15[A] |
| 定格周波数 |
50/60[Hz] |
| プラグ仕様 |
2P |
| 測定項目 |
範 囲 |
精 度 |
|
電圧(RMS) |
AC85.0[V]～125.0[V] |
±1％ |
| 電流(RMS) ※ |
0.00～15.00[A] |
±1％ |
| 有効電力 ※ |
0～1875[W] |
±2％ |
| 皮相電力 ※ |
0～1875[VA] |
±2％ |
| 周波数 |
47.0～63.0[Hz] |
±2％ |
| 力 率 |
0.00～1.00 |
±0.03 |
| 電力量 |
0.00～9999[kWh] |
±2％ |
| 累積測定時間 |
00:00～9999[h] |
±30ppm |
| メモリ機能 |
● |
| データ出力 |
－ |
| 寸法 |
H_130[mm]×W_60[mm]×D_58[mm] |
| 重量 |
約130[g] |
| ※待機電力（5[W]未満,0.05[A]未満）の微少な電力・電流の測定不可 |
↓

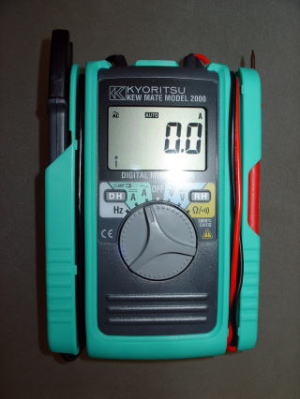

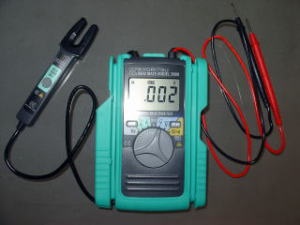

■AC/DCクランプ付きデジタルマルチメータ（キューメイト2000）
共立電気計器株式会社
測定範囲
・確度 |
直流電圧 |
340[mV]/3.4/34/340/600[V] ±1.5[％rdg]±4[dgt] |
| 交流電圧 |
3.4/34/340/600[V] ±1.5[％rdg]±5[dgt]（50～400[Hz]） |
| 直流電流 |
60.0[A] ±2[％rdg]±5[dgt] |
| 交流電流 |
60.0[A] ±2[％rdg]±5[dgt]（50/60[Hz]） |
| 抵抗 |
340[Ω]/3.4[k]/34[k]/340[k]/3.4[M]/34[MΩ]
±1[％rdg]±3[dgt]（0～340[kΩ]）
±5[％rdg]±5[dgt]（3.4[MΩ]）
±15[％rdg]±5[dgt]（34[MΩ]） |
| 導通 |
30±10[Ω]以下でブザー鳴動 |
| 周波数 |
（電流）3.4[k]/10[kHz] ±0.1[％rdg]±1[dgt]
（電圧）3.4[k]/34[k]/300[kHz] ±0.1[％rdg]±1[dgt] |
| 被測定導体径 |
最大φ6[mm] |
| 耐電圧 |
AC3700[V]/1[分間] |
| 安全規格 |
IEC61010-1（JIS C 1010-1）CAT.Ⅲ 300[V] 汚染度2
IEC61010-2-031（JIS C 1010-2-31）
IEC61010-2-032（JIS C 1010-2-32） |
| EMC規格 |
IEC61326-1 |
| 使用電池 |
単4乾電池R03（1.5[V]）×2
※連続使用可能時間 約45[時間]（オートパワーセーブ機能約10[分]） |
| 外形寸法 |
128（L）×87（W）×21（D）[mm] |
| 重量 |
約210[g]（電池含む）
|

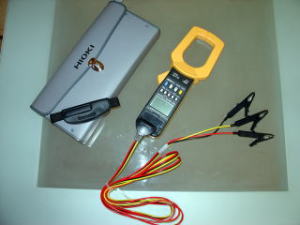

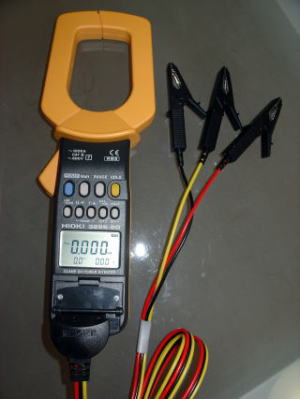

■クランプオンパワーハイテスタ（3286-20）
日置電機株式会社
| ■基本仕様（確度保証期間 1年, Aレンジ 1～1000[A] ,Vレンジ 10～600[V]にて規定） |
| 測定ライン |
単相, 三相 （平衡, 波形歪み無し） |
| 測定項目 |
電圧, 電流, 電圧/電流波形ピーク, 有効/皮相/無効電力, 力率, 位相角, 無効率, 周波数, 電圧/電流高調波 |
| 電圧/30～1kHz |
150.0[V]～600[V], 3レンジ
基本確度: ±1.0[% rdg]. ±3[dgt]., （実効値整流） |
| 電流/45～1kHz |
20.00[A]～1000[A], 3レンジ
基本確度: ±1.3[% rdg]. ±3[dgt]., （実効値整流） |
電力
（80～600V,1～1000A） |
[単相] 3.000[kW]～600.0[kW]
基本確度: ±2.3[% rdg]. ±5[dgt].（50/60[Hz] 力率=1）
[平衡三相] 6.000[kW]～1200[kW]
基本確度: ±3.0[% rdg]. ±10[dgt].（50/60[Hz] 力率=1） |
| 高調波 |
電圧 電流における20次までの高調波レベル/含有率/総合高調波歪み率 |
| その他機能 |
[位相角] 進み 90.0[°]～0～遅れ 90.0[°]
[力率] 進み 0～1.000～遅れ 0
[周波数] 30.0[Hz]～1000[Hz]
波高値, 検相, 最大/最小値レコード機能, データホールド, オートパワーオフ, RS-232C出力 （オプション） |
| 表示 |
LCD, max. 6000[dgt]. 表示更新レート: 1[回/秒]（NORMAL時）, 1[回]/3[秒]（SLOW時）, 1[回]/2[秒]（高調波） |
| 寸法・質量 |
100W×287H×39D[mm], 650[g] |

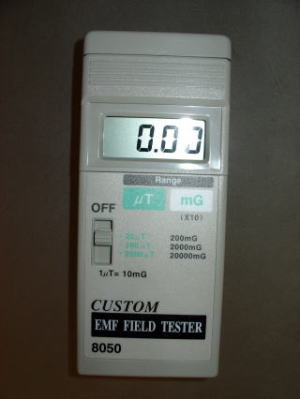

■これは何でしょうか？EMF FIELD TESTER?

|
|
